Schéma žaluzie Isoline - seznam použitých dílů

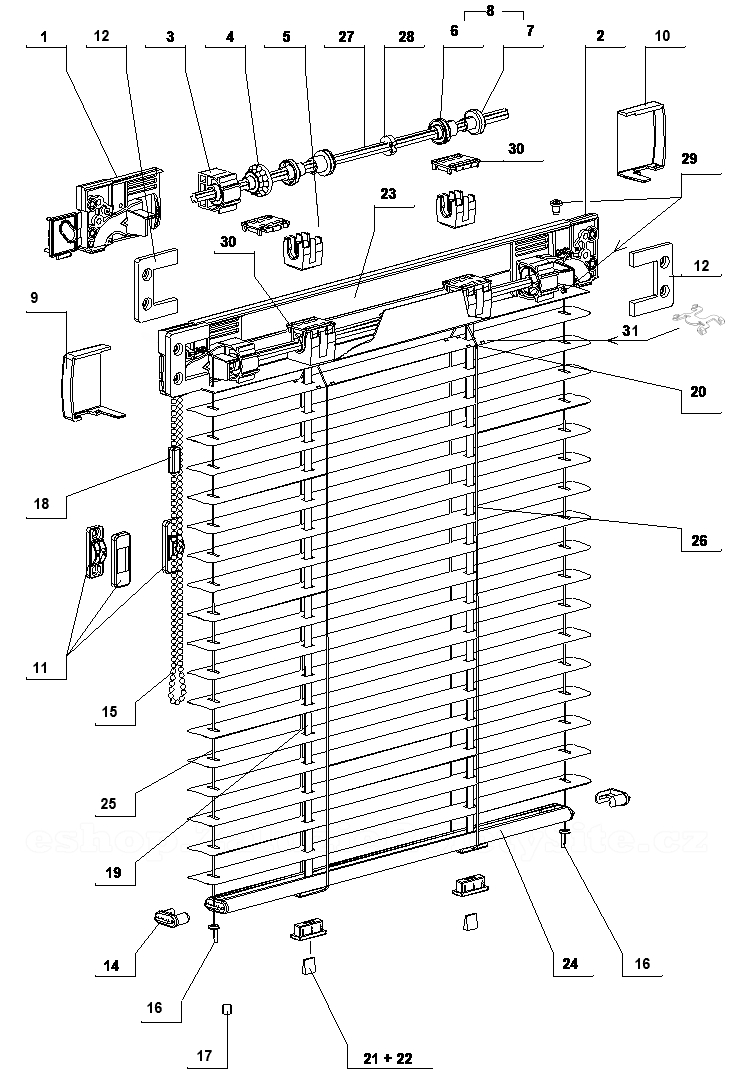

Schéma a seznam použitých dílů žaluzie Isoline

     (pohled na žaluzii/řez zezadu od skla)

1,2 - vedení řetízku pravé/levé

3 - klec řetízku žaluzie

4 - kolečko řetízku žaluzie

5 - klec navíjení řetízku

8 (6 a 7) - kladka navíjení pásky dvoudílná

9,10 - krytka pravá/levá

11 - držák/aretce řetízku

12 - distanční podložky

14 - koncovka dolního profilu žaluzie - typ C

15 - ovládací kuličkový řetízek

16 - fixační kolíček zajištění struny

17 - fixační šroubek pro kolíček/volitelně pro montáž do dřeva

18 - spojka kuličkového řetízku žaluzie

19 - textilní páska/texband vytahování žaluzie

20 - sponka žebříčku lamel

21 a 22 - spodní zajištění textilní pásky

23 - horní profil žaluzie

24 - dolní profil žaluzie/rýna

25 - boční vodící struna žaluzie

26 - žebříček lamel žaluzie

27 - drát tříboký

28 - stop kroužek

29 - průchodka struny žaluzie

30 - rozpěra/kryt klece navíjení

31 - plastová průhledná konzolka první lamely
